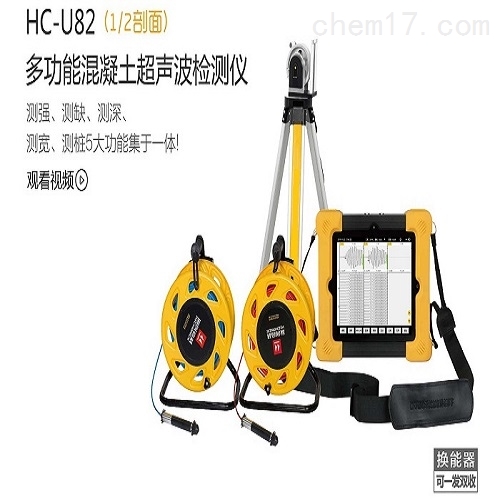

功能特点

• 全触屏操作，简单方便，稳定可靠；

• 大尺寸高亮液晶显示屏(8寸，1024x768)；

• 操作界面简单友好，易学易用；

• 低功耗设计，电池充满可连续工作超过8小时；

• 测桩，超声回弹综合法测强，测缺，测深，测宽5大功能集于一体；

• 可一发双收自动采集功能，自动记录高度和声时波形，提高检测效率；

• 自动判读首波声时、波幅，实时显示，测试结果一目了然；

• 可手动调整声时线，避免误判，操作简单实用；

• 任意回放、覆盖、删除已存测点波形；

• U盘转存数据，支持通过U盘进行软件升级；

• PC机专用分析软件功能强大，数据分析处理、打印报表轻松完成。

依据标准

• CECS 21:2000《超声法检测混凝土缺陷技术规程》

• T/CECS 02:2020 《超声回弹综合法检测混凝土抗压强度技术规程》

• JGJ 106-2014《建筑基桩检测技术规程》

• JTG/T 3512-2020《公路工程基桩检测技术规程》

• TB 10218-2019《铁路工程基桩检测技术规范》

• JTS 237-2017《水运工程地基基础试验检测技术规程》

技术指标

• 主控单元： 专业处理器

• 通道数： 双通道

• 显示方式： 高亮液晶屏8寸1024×768

• 测试速度： 1m/s（0.2m每点）

• 平面换能器： 1对

• 径向换能器： 1对(可选配3只)

• 自动测桩测深装置： 1只

• 触发方式： 自动触发

• 采样周期： 0.025μs ～ 2000μs

• 采样长度： 512点 ～ 2048点

• 接收灵敏度： ≤10μV

• 声时测量范围： 0~400-6301015μs

• 增益范围： 0 ～ 170dB

• 发射电压： 125V、250V、500V、1000V多档可选

• 发射脉宽： 0.1～100μs

• 存储容量： 16G

• 数据转存方式： U盘

• 供电方式： 内置锂电+专用充电器

• 主机尺寸： 257×185×56(mm)

• 主机重量： 2.4kg
