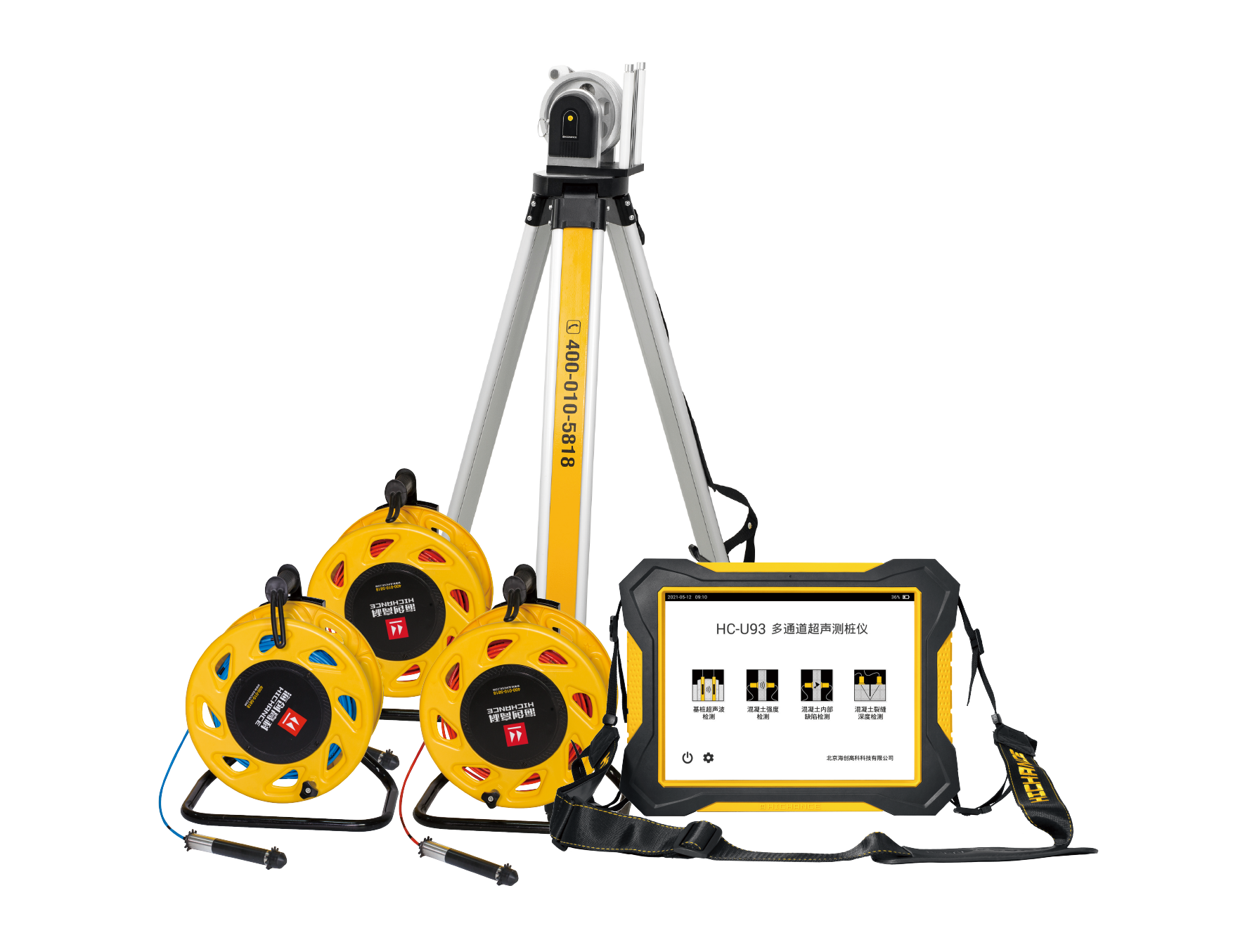

功能特点

• 一次提升测试56个剖面，最大提升速度可达60 m/min，最小测点间距为1cm。整桩缺陷范围及具体位置判断实时显示；

• 收、发互换一体式径向换能器，配合前置放大技术，采样波形清晰可见。信号强度及信噪比均达行业yiliu；

• 首波自动获取，经过自建桩基地和大量工程桩验证优化。智能判读首波声时、波幅，快速准确，实时显示；

• 深度计数轮计数精度高，支持随时回放换能器重复测试。可无线连接主机，提升过快智能提醒；

• 12.1寸彩色高亮工业显示屏，全触摸屏操作。亮度可调，高强阳光下也可轻松直视，方便各种环境进行检测；

• 嵌入式A9架构四核处理器，主频1GHz、内存1GB，响应速度快。高容量电子硬盘，存储空间大；

• 配备可独立充电锂电池，徒手拆卸灵活更换，方便长时间检测。创新散热设计，高温工况下，检测不停机；

• 高强度工程塑料机壳，大面积包胶工艺，手感好，防跌落磕碰；

• 全新的操作界面，交互友好，易学易用，涵盖所有主流功能，机内程序可无线网络进行更新；

• 专业的数据处理分析软件，功能强大，可以快速对检测数据进行分析后生成检测报告，并能便捷导出。

依据标准

• JGJ 106-2014《建筑基桩检测技术规范》

• JTG/T 3512-2020《公路工程基桩检测技术规程》

• TB 10218-2019《铁路工程基桩检测技术规程》

• DBJ 15-60-2019《建筑地基基础检测规范》

• SJG 09-2015《深圳市建筑基桩检测规程》

• DGJ 08-218-2017《建筑基桩检测技术规范》

• T/CECS02:2020 《超声回弹综合法检测混凝土抗压强度技术规程》

• 各省市相关地标

技术指标

• 主控形式：A9四核嵌入式处理器，主频1GHz 内存1GB

• 屏幕尺寸：12.1寸

• 操作方式：触摸屏

• 储存模式：32G电子硬盘

• 深度计数方式：自动计数

• 采样间隔：0.025us～2000us多档可选

• 记录长度：0.5-4k

• 声时测量范围：0 ~ 400-6301015μs

• 发射电压：125、250、500、1000四档可调

• 采样长度：512、1024、2048、4096四档可调

• 增益范围：0 ~ 170dB

• 增益精度：0.5dB

• 通道数：三通道

• 一次提升测试剖面：3

• 最大提升速度：60m/min

• 计数方式：双向计数

• 发射脉宽：0.1-100us

• 频带宽度：1～500kHz

• 声幅准确度：≤3%

• 声时准确度：≤0.5%

• 接收灵敏度：≤10μv

• 道间串扰：≤1/400

• 数据导出：USB

• 数据上传模式：WIFI

• 工作温度：-20℃ ~ 60℃

• 供电模式：可拆卸锂电池,工作大于8h

• 测点间距：5 ~ 25cm

• 最小测点距离：5cm

• 径向换能器线长：100m(可定制其他规格)

• 外形尺寸：340*256*58mm

• 重量：3.5kg
