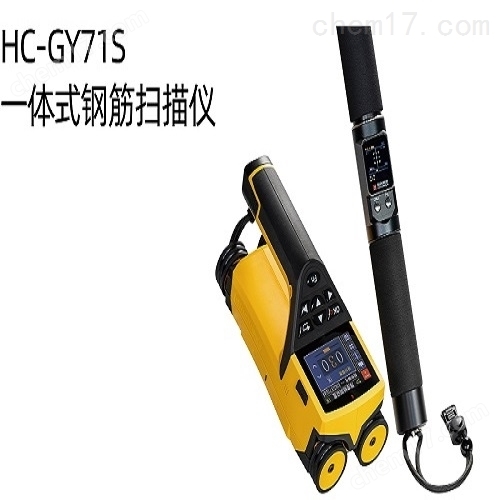

一体式钢筋扫描仪

一体式钢筋扫描仪

简要描述:HC-GY71S 一体式钢筋扫描仪,是一种便携式智能无损检测设备,用于检测钢筋混凝土结构施工质量,能够在墙体、隧道、桥梁等钢筋混凝土结构中检测钢筋保护层厚度,定位钢筋位置、走向及分布情况,还可对非磁性和非导电介质中的磁性体及导电体进行检测。

产品型号: HC-GY71S

所属分类:扫描仪

更新时间:2024-07-23

厂商性质:经销商

详情介绍

规格参数

应用领域

  • HC-GY71S 一体式钢筋扫描仪,是一种便携式智能无损检测设备,用于检测钢筋混凝土结构施工质量,能够在墙体、隧道、桥梁等钢筋混凝土结构中检测钢筋保护层厚度,定位钢筋位置、走向及分布情况,还可对非磁性和非导电介质中的磁性体及导电体进行检测。

功能特点

  • 高分辨彩色触摸屏,支持全屏触控交互操作,使用便捷效率更高;

  • 钢筋保护层厚度、钢筋位置及间距同屏显示,支持厚度值是否满足设计值自动辨别;

  • 创新同步显示器,远程操控主机并实时同步数据,避免攀高摔伤意外,检测更加高效安全;

  • 优化波形扫描模式钢筋判断算法,提升密集钢筋识别能力,保护层厚度值更加精确;

  • 厚度检测模式升级,保护层精度至 0.1mm,支持左右双路 AD值提示,中心自动判读;

  • 内置蓝牙芯片,连接海创数据平台APP使用,实现检测数据实时上传;

  • 水平和垂直激光定位,实时显示钢筋位置及相邻钢筋中心线,瞄准框及指示灯多重提醒,方便钢筋定位及钻孔取芯;

  • 支持多种检测模式适合不同的特殊测量环境,包括避箍筋检测、反向修正检测、反向取值检测、凹面检测和凸面检测;

  • JGJ 检测自动生成现场测点缩略图,自定义检测顺序;

  • 支持远程仪器软件升级,享受便捷服务支持,PC 端软件免驱动安装,数据处理及报告生成轻松完成。

依据标准

  • GB 50010-2010《混凝土结构设计规范》(2015 版)

  • GB 50204-2015《混凝土结构工程施工质量验收规范》

  • GB/T 50344-2019《建筑结构检测技术标准》

  • JGJ/T 152-2019《混凝土中钢筋检测技术规程》

  • DB11/T 365-2016《钢筋保护层厚度和钢筋直径检测技术规程》

  • GB/T 50784-2013《混凝土结构现场检测技术标准》

  • JJF 1224-2009《钢筋保护层、楼板厚度测量仪校准规范》

技术指标

  • 钢筋直径设置范围(mm): Φ6~Φ50

  • 量程(mm): 第一量程:1~120; 第二量程:5~210

  • 保护层厚度最大允许误差: ±1(mm):1~80; ±2(mm):81~120; ±4(mm):121~210

  • 直径估测适用范围(mm): Φ6~Φ50

  • 直径估测最大误差(规格): ±1规格

  • 屏幕尺寸: 2.8寸彩色液晶屏(320x240像素)

  • 存储数量: 714个构件

  • 供电方式: 大容量锂电池(2块)

  • 操作方式: 电容触屏+按键

  • 仪器尺寸: 96mm*92mm*211.5mm

  • 仪器重量: 650g

  • 实时上传: 支持


  • 同步显示器功能参数

  • 屏幕尺寸:1.3寸彩色液晶屏(240*240像素)

  • 传输距离:15m

  • 操作方式:按键

  • 通讯方式:蓝牙

  • 工作时长:大于23小时
