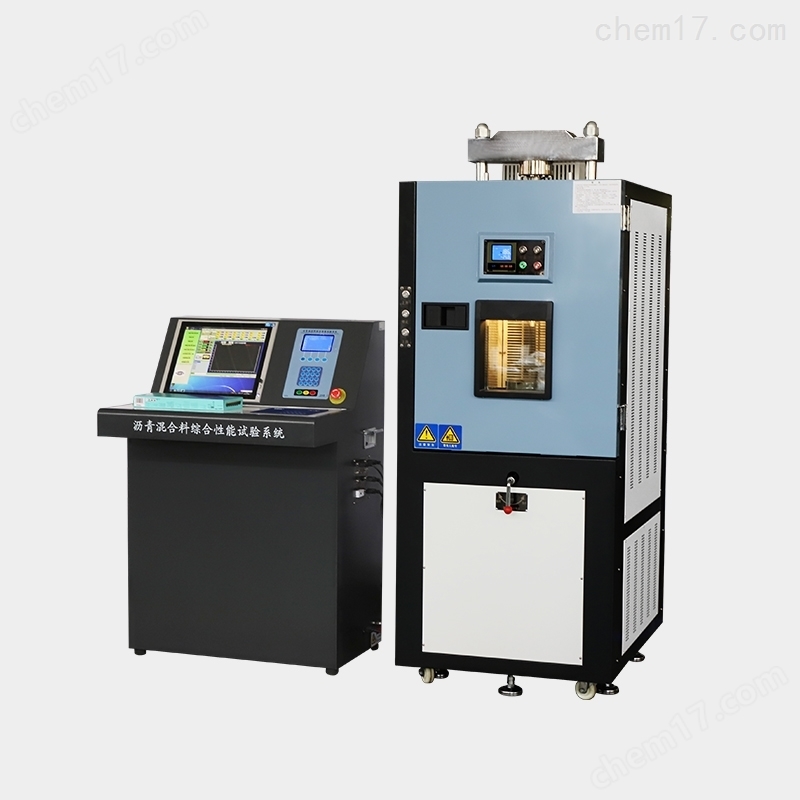

图示-(KZH-1A/2A沥青混合料综合性能试验系统)图片
沥青混合料综合性能试验系统仪器的用途及特点：
沥青混合料综合性能试验系统时我公司为沥青混合料而设计的综合性的力学试验机。该系统采用了加载主机和控制系统采用了分体设计，其中主机整合了低温环境箱（含独立的温控电路）和加压系统。控制系统具有可定制，可扩展特性。加载系统采用了高性能伺服电机，具有变速范围大和速度稳定性。
温控系统采用了制冷压缩机组，外置离心式风机，制冷效率高，箱内温度均匀。
控制系统采用了我公司新的ARM硬件平台，大屏幕图形液晶显示，模拟数字分离设计，同时支持2路位移传感器输入，2路压力传感器输入。除了能完成常规的沥青混合料力学试验外，还可以通过修改试验控制参数，完成其他定制，非标试验，大大扩宽了本仪器的用途。在脱机（不连接PC机）情况下，可以进行独立的试验，并完成实验数据的保存和打印。伺服版配Windows试验软件，则可以完成更复杂的试验装置和更详尽的试验曲线报表输出，甚至可以获取每种试验的载荷和形变的过程实验数据，方便研究单位进一步分析之用。
支持的试验列表：
1、马歇尔稳定度试验（Φ101.6/Φ152.4）(伺服版/标准版支持）
2、单轴压缩试验（棱柱体法）(伺服版/标准版支持）
3、弯曲试验(伺服版/标准版）
4、劈裂/冻融劈裂试验(伺服版/标准版）
5、单轴压缩试验（回弹模量/圆柱体法）(仅伺服版支持）
沥青混合料综合性能试验系统仪器主要规格参数：
机械部分：
1、.大额定载荷：100kN（与配置的传感器无关）
2、丝杠盘.大移动距离：200mm
3、电动机规格：1450rpm 380V*3/750W异步电机（标准版）
2000rpm 1.5kW 220V*3伺服电机（伺服版）
4、机动速度：
1mm/min，/50mm/min 手动选择（标准版）
1-50mm/min程序自动设定（伺服版）
机械部分：
1、压力传感器量程： 压力通道1： 100kN
压力通道2：5kN(可选配)
2、分辨率：100kN 0.01kN
5kN 1N
3、压力jing度：0.5%
4、位移传感器(双通道)量程：25mm
5、位移传感器分辨率：0.001mm
6、位移传感器jing度：0.5%
7、电源输入：三相四线AC380V±10%
8、控制系统功耗：30W
9、辅助加热器功率：2000W
10、压缩机功率：1000W
11、控温jing度：0.5℃，分辨率：0.1℃
12、恒温范围：-25℃~70℃
13、外形尺寸：940×740×2050mm （不含控制柜）
14、环境温度：≤30℃
15、相对湿度：≤85%
16、整机功耗：4kW
17、仪器净重：300kg
沥青混合料综合性能试验系统主要功能：
1、240×128大屏幕液晶显示，数字键盘，液晶屏上可以显示完整的试验数据和实时试验曲线。内置嵌入式实时OS，模块化软件设计，菜单式操作，操作简单明了，功能完备。
2、2路分时压力传感器输入通道，可以配置不同的量程完成不同功能的试验。
3、内置微型打印机驱动，可以连接微型打印机输出试验结果以及简单的曲线图（仅标准版）。
4、内置数据存储功能，可以保存试验参数，试验类型，试验编号，试验结果，试验曲线数据流等共计10组数据，并且可以在液晶屏上直接查看。
5、压力，位移均可以设置2513个停机点，可以检测破碎点，峰值，并可以通过设置，可以将部分功能关闭，通过压力量程选择，记录点设置，暂停功能，破碎点检测等功能组合，可以完成大部分材料的试验要求。
6、仪器自动控温，任意工况下，箱体目标温度可以在-25℃-70℃之间任意设定。
试验功能扩展：
标准版：只能做加载速度为1mm/min和50mm/min的固定速率的其他力学试验，只支持使用控制器进行设置相关参数进行脱机试验。
伺服版：
1、可以通过上位机PC软件完成任意速度设置，可以使用千分表完成劈裂试验泊松比测量。
2、可以对加载，破碎等参数自行设置，可以完成任意力学试验的过程数据记录，曲线显示和输出。
3、可以对曲线原点进行自动修正，自动计算形变曲线的修正直线，并绘制辅助线，计算形变量的原点修正。
4、回弹模量试验（单轴压缩圆柱体法)下，可以自动根据离散点进行.小二乘法拟合曲线，并计算出回弹模量。
5、可以对3-6组（3-6组内自动选择标准差舍弃值）以内试验结果计算标准差，并自动舍弃不符合标准差要求的试验结果。
沥青混合料综合性能试验系统时我公司为沥青混合料而设计的综合性的力学试验机。该系统采用了加载主机和控制系统采用了分体设计，其中主机整合了低温环境箱（含独立的温控电路）和加压系统。控制系统具有可定制，可扩展特性。加载系统采用了高性能伺服电机，具有变速范围大和速度稳定性。
温控系统采用了制冷压缩机组，外置离心式风机，制冷效率高，箱内温度均匀。
控制系统采用了我公司新的ARM硬件平台，大屏幕图形液晶显示，模拟数字分离设计，同时支持2路位移传感器输入，2路压力传感器输入。除了能完成常规的沥青混合料力学试验外，还可以通过修改试验控制参数，完成其他定制，非标试验，大大扩宽了本仪器的用途。在脱机（不连接PC机）情况下，可以进行独立的试验，并完成实验数据的保存和打印。伺服版配Windows试验软件，则可以完成更复杂的试验装置和更详尽的试验曲线报表输出，甚至可以获取每种试验的载荷和形变的过程实验数据，方便研究单位进一步分析之用。
支持的试验列表：
1、马歇尔稳定度试验（Φ101.6/Φ152.4）(伺服版/标准版支持）
2、单轴压缩试验（棱柱体法）(伺服版/标准版支持）
3、弯曲试验(伺服版/标准版）
4、劈裂/冻融劈裂试验(伺服版/标准版）
5、单轴压缩试验（回弹模量/圆柱体法）(仅伺服版支持）
沥青混合料综合性能试验系统仪器主要规格参数：
机械部分：
1、.大额定载荷：100kN（与配置的传感器无关）
2、丝杠盘.大移动距离：200mm
3、电动机规格：1450rpm 380V*3/750W异步电机（标准版）
2000rpm 1.5kW 220V*3伺服电机（伺服版）
4、机动速度：
1mm/min，/50mm/min 手动选择（标准版）
1-50mm/min程序自动设定（伺服版）
机械部分：
1、压力传感器量程： 压力通道1： 100kN
压力通道2：5kN(可选配)
2、分辨率：100kN 0.01kN
5kN 1N
3、压力jing度：0.5%
4、位移传感器(双通道)量程：25mm
5、位移传感器分辨率：0.001mm
6、位移传感器jing度：0.5%
7、电源输入：三相四线AC380V±10%
8、控制系统功耗：30W
9、辅助加热器功率：2000W
10、压缩机功率：1000W
11、控温jing度：0.5℃，分辨率：0.1℃
12、恒温范围：-25℃~70℃
13、外形尺寸：940×740×2050mm （不含控制柜）
14、环境温度：≤30℃
15、相对湿度：≤85%
16、整机功耗：4kW
17、仪器净重：300kg
沥青混合料综合性能试验系统主要功能：
1、240×128大屏幕液晶显示，数字键盘，液晶屏上可以显示完整的试验数据和实时试验曲线。内置嵌入式实时OS，模块化软件设计，菜单式操作，操作简单明了，功能完备。
2、2路分时压力传感器输入通道，可以配置不同的量程完成不同功能的试验。
3、内置微型打印机驱动，可以连接微型打印机输出试验结果以及简单的曲线图（仅标准版）。
4、内置数据存储功能，可以保存试验参数，试验类型，试验编号，试验结果，试验曲线数据流等共计10组数据，并且可以在液晶屏上直接查看。
5、压力，位移均可以设置2513个停机点，可以检测破碎点，峰值，并可以通过设置，可以将部分功能关闭，通过压力量程选择，记录点设置，暂停功能，破碎点检测等功能组合，可以完成大部分材料的试验要求。
6、仪器自动控温，任意工况下，箱体目标温度可以在-25℃-70℃之间任意设定。
试验功能扩展：
标准版：只能做加载速度为1mm/min和50mm/min的固定速率的其他力学试验，只支持使用控制器进行设置相关参数进行脱机试验。
伺服版：
1、可以通过上位机PC软件完成任意速度设置，可以使用千分表完成劈裂试验泊松比测量。
2、可以对加载，破碎等参数自行设置，可以完成任意力学试验的过程数据记录，曲线显示和输出。
3、可以对曲线原点进行自动修正，自动计算形变曲线的修正直线，并绘制辅助线，计算形变量的原点修正。
4、回弹模量试验（单轴压缩圆柱体法)下，可以自动根据离散点进行.小二乘法拟合曲线，并计算出回弹模量。
5、可以对3-6组（3-6组内自动选择标准差舍弃值）以内试验结果计算标准差，并自动舍弃不符合标准差要求的试验结果。
