供应ACL-800数显表面重锤电阻测试仪

供应ACL-800数显表面重锤电阻测试仪

简要描述:供应ACL-800数显表面重锤电阻测试仪,是依据EOS/ESD,CECC、ASTM和UL测试规程设计的,用于测量所有导电型、抗静电型及静电泄放型表面的阻抗或电阻。使用容易,高品质,高可靠度,该仪表还可测量影响电性能的相对湿度和温度。测量阻抗温度和湿度。湿度和温度会影响阻抗,所以需要测量。

产品型号:

所属分类:ACL表面电阻测试仪

更新时间:2024-07-21

厂商性质:经销商

详情介绍

供应ACL-800数显表面重锤电阻测试仪

技术参数

品牌

ACL Staticide

型号

ACL-800

功能

测量电阻/电阻率,湿度,和温度

测量电阻/表面阻抗

103-1012 Ω/103-1012Ω/m2

测量温度范围

32。F-100。F(0℃-37.8℃)

测量湿度范围

10%-90%RH

测量精度

士5%

显示方式

液晶(LCD)显示

二段式测试电压

10V/100V

AC适配器

120V或220V夹具,接地探头

重锤

两个5磅同心环探头

尺寸

191*102*39mm

电源

9V直流电或镍镉充电电池或交流变压器,在美国及海外均通用

用途

桌垫、地板涂料层、漆面、腕带、工作服、鞋(鞋套)、袋子和容器等

自动断电功能,延长电池使用寿命·自动回零,保证精确度

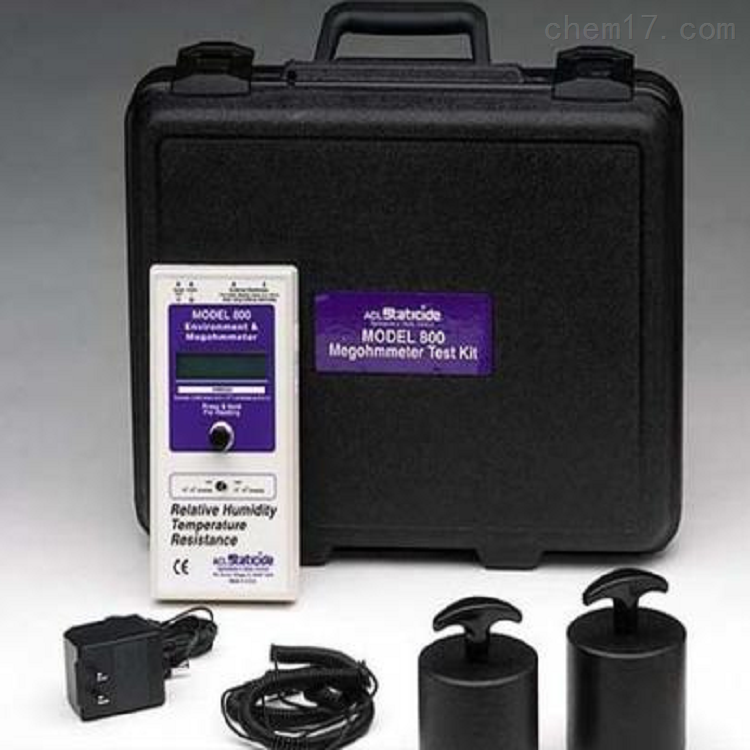

配置:仪器,两个重锤,两条重锤连接线,一条接地线,9V电池,万用充电器一个,工具箱,说明书,校正证书

供应ACL-800数显表面重锤电阻测试仪

概述

ACL-800产品应用:ACLL-800兆欧表测量表面电阻采用并行电极和同心环。测试对地电阻(RTG),电阻两点之间(RTT),体积电阻使用25磅的。2.5“光盘探针,的电阻率,电阻测试过程中的湿度和温度。ACL-800测试各套服装连续性除了执行耗散座位的测试。符合ANSI / EOS/ ESD(S4,S7.1,S2.1,S12),ASTM-F150,标准和NFPA99A标准。

ACL-800兆欧表的设计质量检查传入地面饰面,地板垫,餐桌垫,导电地砖,如材料工作表面,油漆,包装袋,腕带,常见的点接地线,鞋类,包装材料,服装,防静电椅子,静态控制的地区。应用范围包括工程,维护,质量控制,来料检验,制造和培训。



操作方法

测量前,首先确保待测表面干净无污染。

一、表面阻抗:(Surface Resistivity)
1、平行探头阻抗测量法(Parallel Probe Resistivity Method)
平行探头阻抗测量法是符合EOS/ESD-S11.11-1993标准的测量方法,这是一种快速的测量平面均匀材料电阻值的方法。这种方法也适合于多层材料的测量,但是在阻抗值报告中必须注明测量时的温度和湿度条件。

A、将表放在待测量的物体表面。
B、将开关调到所需的电压位置(10伏或100伏)
C、以大约5磅的压力持续按下测量按钮,此时LCD屏会显示出测量的表面阻抗,温度和相对湿度值,整个测量过程大约为十五秒种。
·表面阻抗单位为欧姆/□
·温度单位为摄式
·相对湿度单位为百分比

  在每次测量中,按下测量按钮后,ACL-800表将连续显示修整测量值,松开按钮后约四十五秒内,显示的是最后一个测量值。

2、同心环探头阻抗测量法(Concentric Ring Probe Resistivity method)
(同心环探头为选购件)
  将连线插头插入表的两个3.5毫米插孔,并将香蕉插头与同心环探头 (选购件)相联。将探头放在待测试物体表面后,按下按钮约15秒钟后,在液晶显示屏上将显示出正确的温度和相对湿度,正确的表面阻抗值为液晶显示屏上的读数乘以10,单位为欧姆/□。

例如:
晶屏上显示为3.5×104欧姆/□;实际阻抗值为3.5×105欧姆/□。



二、表面电阻测量(点对点) (Surface Resistance Measurement (RTT))
  这个测量方法是符合EOS/ESD-S4.1测量要求来测量独立于接地的两点之间的电阻,用这个测量方法得出的测量结果与被测物体的处理、两个5磅探头之间的距离等因素有关,因此,应选择正确的测量规程,每次在同样要求的测量条件下进行测试。

A、将连线插头插入表的两个3.5毫米插孔,并将香蕉插头与两个5磅重探头相联。
B、按照测量规程将两个探头放置在待测物体表面。
C、选择所需的电压值(10伏或100伏)
D、按下开关直到显示出所选的电压值(10伏或100伏),继续按着开关直至所测电阻(单位为欧

姆),相对湿度和温度显示在液晶显示屏上。



三、表面对地电阻测量(RTG) (Surface-To-Ground Resistance Measurement (RTG))
  这个测量方法是用于测量物体表面一点与表面上另一接地点之间的表面电阻,测量方法符合EOS/ESD S4.1测量标准。

A、将两条连线的一端分别插入表的两个3.5毫米插孔,然后将其中一条接鳄鱼夹,另外一条与一个5磅重盘形探头相联。
B、将鳄鱼夹子接到所知的接地点上,按照测量要求将盘形探头放在待测物体表面上。
C、按下测量按钮直至电阻(单位为欧姆)、相对湿度、温度值显示在显示屏上,测量结果符合EIA,EOS/ESD,ANSI,IEC-93,CECC,ASTM测量标准,对于高阻抗材料的测量时为保证测得高精度测量结果,需注意不要使两引线交叠,不要用手接触探头,引线和被测物体。



ACL-800兆欧表面阻抗表的校准步骤
1、范围为103到1012具有精度1%的阻抗电桥。高精度相对湿度表(Relative Humidity Hygrometer)高精度温度表(High accuracy Thermometer)
2、打开表盖,小心切莫损伤电路板上两条连接电源开关的导线。
3、找到电路板右下方三个校正调节器(Calibration Pots)
4、使表在这一环境条件下起码1/2小时,取得自平衡后才可开始测试。
5、采用ACL-800表自带的连接线一端连接上鳄鱼夹,另一端香蕉插头。
6、将3.5毫米长的插头插入表的插口。
7、用鳄鱼夹连接电阻器两端。
8、三个校正调节器,最上面的为“湿度”测量,中间的为“阻抗”,最下面的为“温度用小号螺丝刀调节”。顺时针方向为增加值调节,逆时针方向为降低值调节。
9、按下电源开关,同时比较“温度”,“湿度”和“电阻”值。
10、释放电源开关,并慢慢调节相应的校正调节器。
11、再次按下电源开关,观察LCD显示屏。
12、如需要再校准,可再按下电源开关和调节校正器。
13、盖上表盖并将四个固定螺丝上紧。
14、按下电源开关确定表是否工作正常。
